dsp处理器

输入功能
输入静音 *每个通道设立单独静音控制
输入电平: 门限值 -80dB ~ +12dB, 步距为0.2 dB
可调输入延时: 0 -1000ms
0 -10ms, 步距为21μs / 10ms-20ms, 步距为 in 84μs / 20ms-1000ms 步距为 0.5ms
输入相位: 可切换 ±
输入均衡
每输入通道设6个可调全参量均衡
滤波频点可调范围: 20Hz-20kHz
带宽调整范围: 0.05 oct.-3oct.
增益调整范围: -20dB to +20dB, 步距为0.1dB
输入压缩
门限值: -40dBU~ +20dBU, 步距为 0.5 dB
可调压缩比: 1:1~20:1
压缩比: 1:1~2:1时, 步距为0.1, 2:1~ 20:1时, 步距为0.5
可调响应时间: 0.3ms~200ms
0.3ms~1ms时, 步距为0.1ms, 1ms~200ms时, 步距为1ms
可调释放时间: 50ms~5000ms, 步距为1ms
输入扩展
门限值: -40dBU~+20dBU, 步距为0.5 dB
可调扩展比: 1:1~1:20
扩展比: 1:1~1:2时, 步距为0.1, 1:2~1:20时, 步距为0.5
可调响应时间: 0.3ms~200ms
0.3ms~1ms时, 步距为0.1ms, 1ms~200ms时, 步距为1ms
可调释放时间: 50ms to 5000ms, 步距为1ms

主要特点

• 96kHz采样频率

• 32 bit DSP处理器

• 24 bit A/D及D/A转换

• 网络兼容接口RS485

• 一个网络内可容高达250台控制器

• 延时最长可达 1000ms

• 单机可储存30种用户程序

• PC机上可储存无限量用户程序库

• 高端方便的PC应用软件

• 自解释易操作菜单导航

• 密码可锁功能

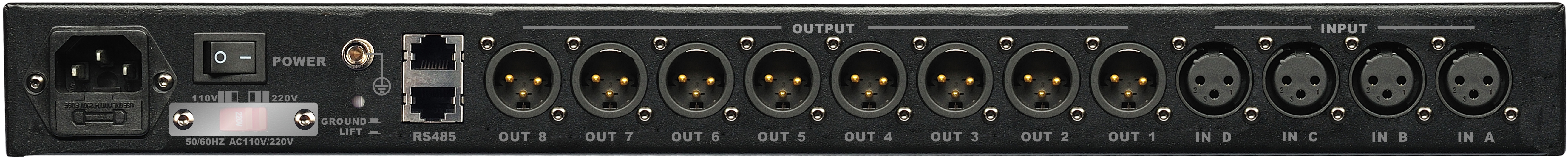

• 后板2 个 RJ-45网络接口

• 面板一个USB接口

• 可选配WIFI转换器 WT-1

• 可选配RS485转换器 IF-485

输出功能
输出静音 *每个通道设立单独静音控制
输出增益: -80dB~+12dB, 步距为0.2 dB
可调输出延迟: 0 -1000ms
0-10ms, 步距为21μs / 10ms-20ms, 步距为84μs / 20ms-1000ms, 步距为0.5ms
输出相位: 可切换 ±
输出均衡
每输出通道设6个可调全参量均衡
可选择每个滤波的滤波特性
如Low-shelf, High-shelf 或 PEQ(参量均衡)
PEQ滤波频率可调范围: 20Hz~20kHz
PEQ可调带宽: 0.05oct.~3oct.
PEQ可调增益: -20dB~+20dB, 步距为0.1dB
在Low-shelf及High-shelf状态, 可切换斜率: 6dB/oct 或 12dB/oct
在Low-shelf及High-shelf状态, 可调滤波频率范围: 20Hz~20kHz
在Low-shelf及High-shelf状态, 可调增益范围: -20dB~+20dB
输出压缩
门限值: -40dBU~+20dBU, 步距为0.5 dB
可调压缩比: 1:1~20:1
压缩比: 1:1~2:1时, 步距为0.1, 2:1~20:1时, 步距为0.5
可调响应时间: 0.3ms~200ms
0.3ms~1ms时, 步距为0.1ms, 1ms~200ms时, 步距为1ms
可调释放时间: 50ms to 5000ms, 步距为1ms
输出限幅器
门限值: -40dBU~+20dBU, 步距为0.5 dB
可调起动时间: 0.3ms~200ms, 步距为0.1ms
0.3ms~1ms时, 步距为0.1ms, 1ms~200ms时, 步距为1ms
可调释放时间: 50ms to 5000ms, 步距为1ms
分频器
每个输出通道可单独设置低通滤波器(LPF)和高通滤波器(HPF)
可选择滤波器类型: Linkwitz-Riley, Bessel, Butterworth
滤波器频率可设置范围: 20Hz-20kHz
可选择斜率: 12dB/oct. 18dB/oct. 24dB/oct. 30dB/oct.
36dB/oct. 42dB/oct. 48dB/oct.

dsp处理器

SV-204 2进 / 4出
SV-306 3进 / 6出
SV-408 >>>> 4进 / 8出
