CX-Serie multifunktions Coaxial Serie

CX-Serie multifunktions Coaxial Serie

CX-12

coaxial series CX-12          coaxial series CX-12

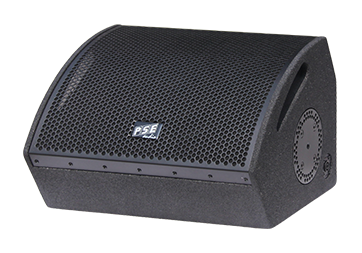

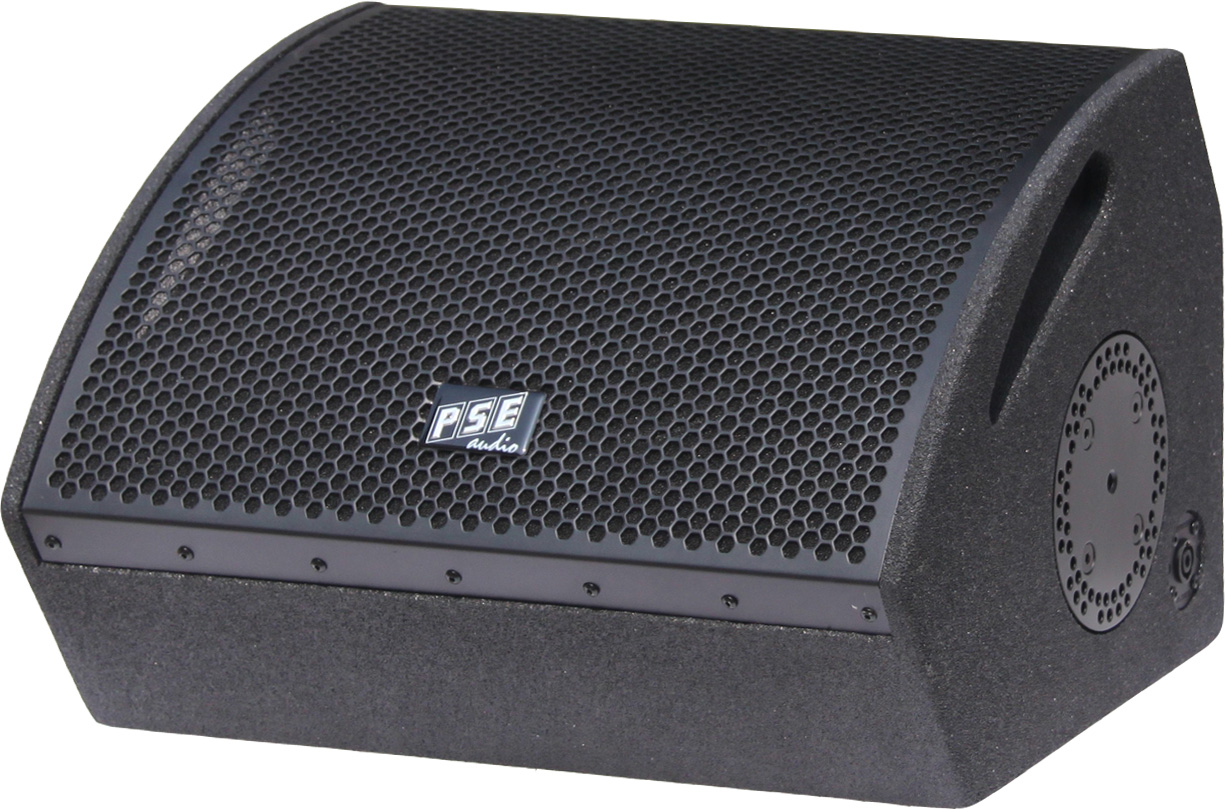

CX-12 Beschreibung

Ausstattung und Merkmale
CX-12

  • 1x12"/1,75" Coaxial Lautsprecher
  • 12"Lautsprecher 76mm Schwingspule
  • 12"Lautsprecher Ferrit Magnet
  • Druckkammertreiber 1,75"/45mm Schwingspule
  • Druckkammertreiber Ferrit Magnet
  • Hochtonhorn mit 1" Halsöffnung
  • nominale Hornabstrahlung 50° x 70°
  • Multifunktionsgehäuse
  • Anstellwinkel als Monitor 30° und 60°
  • 2 M10 Befestigungspunkte
  • 2 x Winkelarretierung 360°/5° Stufen
  • Hochständerflansch
  • 4 Neutrik speakon 4-pin für passive Nutzung
  • speakon Buchsen an 3 Gehäuseseiten
  • bass link Funktion
  • high/mid link Funktion
  • Frontgrill aus pulverbeschichtetem Lochblech
  • 4mm Akustikschaumstoff hinter dem Frontgrill
  • Gehäuse aus 15mm Multiplex
  • Oberfläche: polyurea (PU) schwarz,
  • hoch kratzfeste Strukturbeschichtung

Einsatzorte CX-12
(Beispiele)

  • Discotheken, Clubs, Bars, Entertainment
  • live Events, live Veranstaltungen

Anwendung CX-12

  • Topteil (high-mid) für Festinstallationen
  • floor monitor (wedge)
  • near fill
  • delay line



coaxial series CX-12

CX-12 Technische Daten
Nennimpedanz 8 Ω
Betriebsmodus passiv
Belastbarkeit AES/peak* 500W / 1500W*
nutzbarer Frequenzbereich** 60Hz-20kHz
maximaler Schalldruckpegel*** 132dB
nominale Abstrahlcharakteristik (h/v) 50° x 70°
Lautsprecher Nenngröße 12"
Lautsprecher Schwingspulendurchmesser 76mm/3"
Lautsprecher Magnetmaterial Ferrit
HF-Druckkammertreiber Nenngröße (Schwingspule) 45mm/1.75"
HF-Druckkammertreiber Nenngröße (Halsöffnung) 1"
HF-Druckkammertreiber Magnetmaterial Ferrit
Gehäusemaße H/B/T in mm 500/400/366
Gewicht 22kg

* peak 10ms, mit TD-8000 Endstufe und CX-12 max controller setup
** -10dB mit CX-12 FR controller setup
***1m Freifeld, pink noise, crest factor 10dB mit TD-8000 Endstufe und CX-12 SPL controller setup

Eine kleine Auswahl von einer Vielzahl
an Möglichkeiten für kombinierbare Baßboxen

Bass SB-15
Disco und Pub
SB-15

Bass LB-3
Livemusik und Touring
LB-3

Bass B-18
Touring und Installation
B-18
