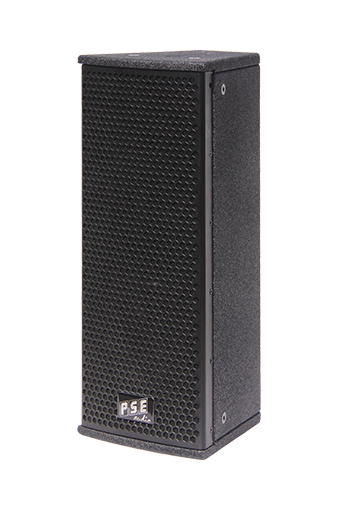

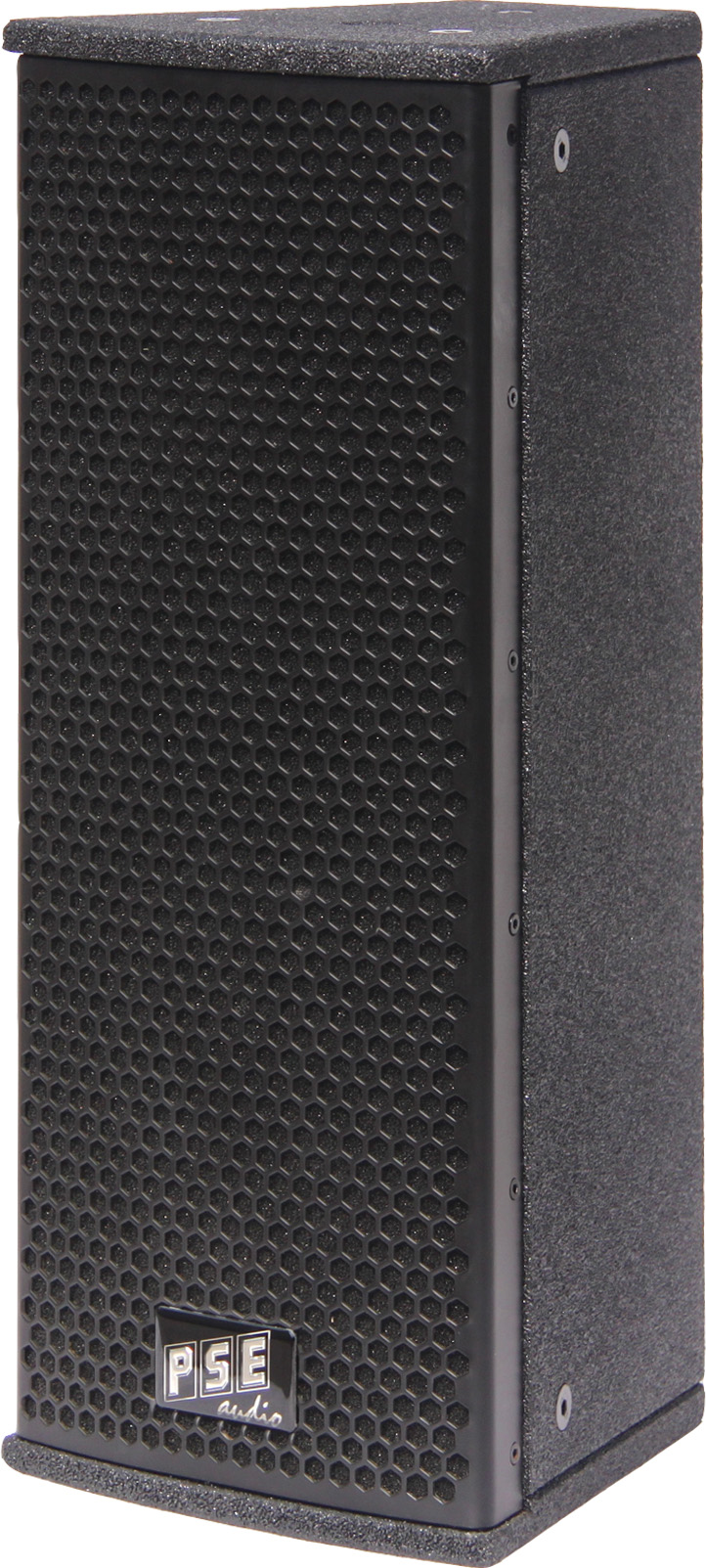

ecoline EL-26

ecolineEL-Serie Satellit und Fullrange Serie

EL-26

ecoline EL-26          ecoline EL-26

EL-26 Beschreibung

Ausstattung und Merkmale
EL-26

  • 10" Ferrit speaker (64mm Schwingspule)
  • 1x1,35"(34mm) Ferrit Druckkammertreiber
  • Hochtonhorn mit 1" Halsöffnung
  • nominale Hornabstrahlung h90°/v60°
  • 90° drehbares Hochtonhorn v60°/h90°
  • Trapezgehäuse
  • Hochständerflansch
  • 12 M8 Befestigungspunkte
  • 2 Neutrik speakon 4-pin für passive Nutzung
  • bass link Funktion
  • high/mid link Funktion
  • Frontgrill aus pulverbeschichtetem Lochblech
  • 4mm Akustikschaumstoff hinter dem Frontgrill
  • Gehäuse aus 15mm 1.Klasse MDF
  • Oberfläche: polyurea (PU) schwarz,
  • hoch kratzfeste Strukturbeschichtung
  • optional traditioneller Strukturlack
  • in schwarz oder weiß

Einsatzorte EL-26
(Beispiele)

  • Einsatzorte (Beispiele) EL-26
  • Discotheken, Clubs, Bars, Entertainment
  • live Events, live Veranstaltungen

Anwendung EL-26

  • Topteil (high-mid) für Festinstallationen
  • Topteil (high-mid) für mobile PA
  • Fullrange Lautsprecherbox
  • Background Beschallung
  • Delay line





ecoline EL-26

EL-26 Technische Daten
Nennimpedanz 8 Ω
Betriebsmodus passiv
Belastbarkeit AES/peak* 300W / 900W*
nutzbarer Frequenzbereich** 90Hz-20kHz
maximaler Schalldruckpegel*** 126dB
nominale Abstrahlcharakteristik (h/v) 90°/60° (90°drehbar)
Lautsprecher Nenngröße 2 x 6,5"
Lautsprecher Schwingspulendurchmesser 35mm/1,35"
Lautsprecher Magnetmaterial Ferrit
HF-Druckkammertreiber Nenngröße (Schwingspule) 34mm/1,35"
HF-Druckkammertreiber Nenngröße (Halsöffnung) 1"
HF-Druckkammertreiber Magnetmaterial Ferrit
Gehäusemaße H/B/T in mm 515/210/210
Gewicht 13kg

* peak 10ms, mit TD-8000 Endstufe und EL-26 max controller setup
** -10dB mit EL-26 FR controller setup
***1m Freifeld, pink noise, crest factor 10dB mit TD-8000 Endstufe und EL-26 SPL controller setup

Eine kleine Auswahl von einer Vielzahl
an Möglichkeiten für kombinierbare Baßboxen

Bass SB-15

SB-15

Bass B-12

B-12

Bass B-802

B-802
